ATEX-호환 적외선 온도 센서

FLIR A310 ex

모델: FLIR A310 ex, 25°
지원 서비스 페이지로 이동하기

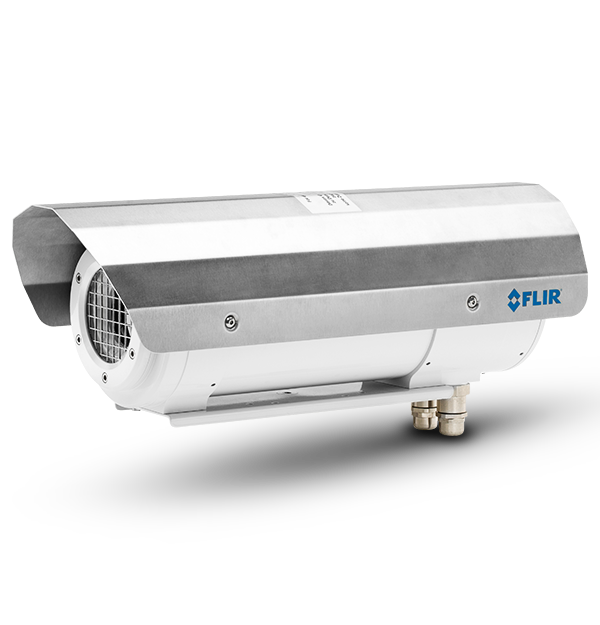

product image

폭발 가능성 있는 환경을 점화원으로부터 보호해야 합니다. ATEX 제품 규정이나 유사 규정 요구조건을 충족하는 장비 및 보호 시스템을 반드시 선택해야 합니다. FLIR A310 ex는 ATEX 호환 솔루션으로 엔클로져에 장착된 열화상 카메라를 통해 폭발성 환경에서 고가의 중요한 자산을 모니터링 할 수 있습니다. A310 ex는 일반적으로 모니터링, 품질 관리, 폭발성 환경에서 화재 예방 등을 위해 사용됩니다. FLIR A310 ex는 IP 67 등급이기 때문에 먼지가 많은 환경에 설치할 수 있습니다. 방염 엔클로져는 엔클로져 내부에서 외부로 폭발이 전달되지 않도록 보호합니다.

  • 통합 컨트롤러

    통합 컨트롤러에는 온도, 습도 및 압력을 위한 여러 디지털 I/O 채널과 센서가 장착되어 있습니다. I/O 채널 기능으로 사용자는 리모컨을 이용해 카메라와 히터의 전원을 켜고 끌 수 있습니다. 통합 웹 인터페이스나 Modbus TCP/IP를 통해 접근할 수 있습니다. 통합 컨트롤러에는 광섬유 2개와 이더넷 부품 2개가 장착되어 있습니다. 이를 통해 스타 또는 링 토폴로지에 유연하게 네트워크를 통합 설치 할 수 있습니다.

  • 히터

    플리어 A310 ex에는 보호 창의 김서림이나 결빙을 효과적으로 방지해주는 히터가 장착되어 있습니다.

  • 검사 확인서 ZELM 12 ATEX 0485 X

    FLIR A310 ex는 ATEX 인증을 받았습니다. 등급 영역 1, 2, 21 및 22에 설치할 수 있습니다. 이 인증은 열화상 카메라, 히터 및 통합 컨트롤러와 같은 모든 내부 구성품뿐만 아니라 엔클로져를 포함한 전체 시스템을 구성합니다.

사양
개요
알람 기능
선택한 측정 기능에서 6가지 자동 경보, 디지털 In, 카메라 온도, 타이머
알람 출력
디지털 Out, 로그, 이미지 저장, 파일 전송(ftp), 이메일(SMTP), 알림
탐지기 유형
초점면 배열(FPA), 비냉각식 마이크로볼로미터
차이 온도
측정 기능 간 델타 온도 또는 기준 온도
공백 용량
5.06 l
외부 치수 [선 실드 제외]
D = 170 mm, L = 408 mm
통합 컨트롤러
2 ×광섬유 LC 100Base-FX 또는 2 × RJ45(10/100) 업링크 포함 4-포트 스위치, 간편한 케이블 연결을 위한 링 토폴로지 지원, 2 × 내부 온도 센서, 습도 및 압려 센서, 히터를 켜고 끌 수 있는 Modbus TCP/IP 또는 웹 인터페이스를 통해 제어 가능한 디지털 출력 모듈
적외선 해상도
320 – 240 픽셀
포장 크기
495 x 370 x 192 mm†
보호 등급
IP67
보호 윈도우
게르마늄, 양면 AR 코팅, 외부에 추가 탄소층 포함
설정 명령
날짜/시간, 온도 °C
스펙트럼 범위
7.5-13 µm
줌
1–8× 연속, 디지털, 이미지에서 보간 주밍
목차
렌즈 포함 적외선 카메라, 폭발 방지 하우징, 카드보드 상자, 문서, 사용자 문서 CD-ROM, 유틸리티 CD-ROM
하우징 소재 및 표면
니켈 도금 알루미늄/분말 코팅
연결 및 통신
이더넷
제어, 결과 및 이미지
이더넷 통신
TCP/IP 소켓 기반 FLIR 전용
이더넷 구성 설정
FC-커넥터 포함 피그테일(섬유)
이더넷 이미지 스트리밍
16-비트 320 × 240 픽셀 @ 7-8 Hz - 라디오메트릭 (Radiometric)
이더넷 매체
멀티 모드 광 브레이크아웃 AT-V(ZN)Y(ZN)Y 4G50/125 OM2
이더넷 프로토콜
이더넷/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
이더넷 표준
100 Mbps / IEEE 802.3
이더넷 동영상 스트리밍
MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5
이더넷 케이블 길이
4 m
저장 매체
이미지 저장을 위한 내장형 메모리
전원 케이블 및 구성
Helukabel 37264 / 피그테일
저장 매체
파일 형식
표준 JPEG, 16-비트 측정 데이터 포함
전원
전원 케이블 길이
4 m
최대 전기 접속 전원
60 W
추가 난방기의 최대 전력 소비량
16 W
작동 전압
24 V DC
측정 및 분석
정확도
검침 결과의 ±2°C 또는 ±2%
구역
10 상자, 최대/최대/평균/위치
외장 광학 기기 및 윈도우 보정
자동, 광학/창 전송 및 온도 입력에 따라
등온선
1, 초과/미만/간격
측정 보정
글로벌 및 개별 객체 매개변수
측정 옵션
측정 마스크 필터 일정 반응: 파일 전송(ftp), 이메일(SMTP)
대상 온도 범위
–20 ~ +120°C 0 ~ +350°C
광 전송 보정
자동, 내부 센서 신호에 따라
기준 온도
측정 기능으로부터 수동으로 설정 또는 캡쳐됨
반사되어 돌아온 겉보기 온도 조정
자동, 반사된 온도 입력에 따라
스팟 미터
10.0
열 감도_NETD
< 0.05°C @ +30°C / 50 mK
폭발 대비 보호 전문
ATEX 인증 [버전 _AXC]
방폭 가스: II 2G Ex d IIC T6 Gb, EX-방폭 먼지: II 2D Ex tb IIC T85° Db
EX 구역용
1, 2, 21 및 22
점화 보호 구분
내화성 엔클로저 "d"
최대 표면 온도 [임시 수업 T6]
최대 85°C
화상 및 광학 특성
컬러 팔레트
컬러 파레트 (BW, BW inv, Iron, Rain)
탐지기 피치
25 µm
탐지기 시간 제한
일반 12ms
F-값
1.3
초점
자동 또는 수동(모터에 장착)
이미지 주파수
30 Hz
렌즈 구분
자동
최소 초점 거리
0.4 m
공간 해상도 [I시야각 (FOV)]
1.36 mrad, 25° 렌즈 포함
시야각 (FOV) [시야각 (FOV)]_초점 거리
25° × 18.8°, 18 mm (0.7 인치) 렌즈 포함
환경
작동이 가능한 주변 온도 범위
–20°C ~ +40°C
대기 투과 보정
거리, 주변 온도 및 상대 습도를 위한 입력에 따라 자동
방사율 보정 기능
0.01 ~ 1.0까지 가변
인증서
ZELM 12 ATEX 0485 X
