GigE가 장착된 적외선 온도 센서(모터 구동 초점)

FLIR A315

모델: FLIR A315 (9 Hz)
지원 서비스 페이지로 이동하기

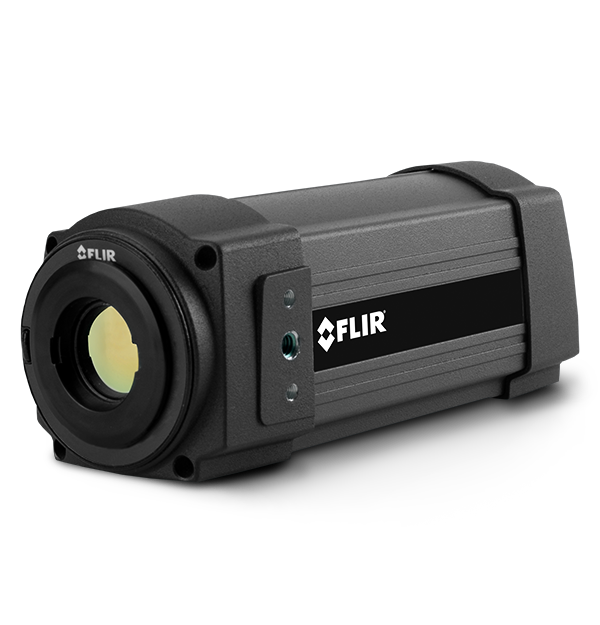

product image

FLIR A315는 작고 경제적인 열화상 카메라로 PC로 완벽하게 제어됩니다. 표준과의 적합성으로 인해 FLIR A315는 National Instruments, Cognex, Matrox, MVtec, Stemmer Imaging과 같은 타사 머신 비전 소프트웨어와 플러그앤플레이 연결이 가능합니다.

중요 시스템 모니터링

  • 탁월한 화질

    FLIR A315에는 320 x 240 픽셀 마이크로볼로미터가 장착되어 있어 먼 거리에서도 정확성을 보장하기 위해 50 mK 수준의 작은 온도차를 탐지할 수 있습니다.

  • 고주파수 스트리밍

    FLIR A315는 신호, 온도 선형, 라디오메트릭 (Radiometric) 데이터와 함께 60 Hz에서 풀프레임 16비트 이미지를 스트리밍합니다.

  • 플러그앤플레이

    A315는 GigE 비전과 GenICam 호환성을 제공해 IMAQ 비전과 같은 소프트웨어 패키지와 함께 사용할 때 플러그앤플레이 연결이 가능합니다.

온도 변화 추적, 라디오메트릭 (Radiometric) 이미지 스트리밍

온도 변화 추적, 라디오메트릭 (Radiometric) 이미지 스트리밍

FLIR A315는 온도 검침 결과를 포함한 고화질의 76,800 픽셀 적외선 이미지를 생성하기 때문에 장면 내 임의 지점을 350℃까지 측정할 수 있습니다.

사양
개요
기본 마운팅
2 × M4 나사 설치 홀(3개 면)
탐지기 유형
초점면 배열(FPA), 비냉각식 마이크로볼로미터
초점 거리
18 mm
하우징 소재
알루미늄
적외선 해상도
320 × 240 픽셀
크기 [L x W x H]
170 × 70 × 70 mm
스펙트럼 범위
7.5-13 µm
삼각대 마운트
UNC 1/4"-20 (3 측면에서)
목차
운반용 하드 케이스 또는 카드보드 상자, 렌즈 포함 열화상 카메라, 유틸리티 CD-ROM, 보정 인증서, 이더넷 케이블, USB 케이블(FLIR A615), 메인 케이블, 전원 케이블(피그테일형), 전원공급장치, 시작 가이드, 중요 정보 가이드, 사용자 문서 CD-ROM, 보증 연장 카드 또는 등록 카드, 6폴 나사 단자(카메라에 설치)
연결 및 통신
디지털 I_O 커넥터 유형
6-폴 잭 나사 단자
디지털 I_O 분리 전압
500 VRMS
디지털 I_O 공급 전압
6–24 VDC, 최대 200 mA
디지털 입력 용도
이미지 태그(시작/정지/일반), 이미지 흐름 제어(스트리밍 on/off), 입력 확장 장치(프로그램에 따라 검침)
디지털 출력 용도
확장 장치로의 출력(프로그램에 따라 설정)
디지털 출력
2 광절연, ON = 공급 (최대 100 mA), OFF = 개방
이더넷
제어 및 이미지
이더넷 통신
TCP/IP 소켓 기반 FLIR 전용 및 GenICam 프로토콜
이더넷 커넥터 유형
RJ-45
이더넷 이미지 스트리밍
16-비트 320 × 240 픽셀 @ 60 Hz - 신호 선형 - 온도 선형 - 라디오메트릭 (Radiometric) GigE Vision 및 GenICam 호환
이더넷 프로토콜
TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
이더넷 표준
IEEE 802.3
이더넷 유형
기가비트 이더넷
전원
외부 전원 커넥터 유형
2-폴 잭 나사 단자
외부 전원 연결
12/24 VDC, 최대 24 W 절대값
전압
허용 범위 10-30 VDC
측정 및 분석
정확도
검침 결과의 ±2°C 또는 ±2%
외장 광학 기기 및 윈도우 보정
자동, 광학/창 전송 및 온도 입력에 따라
측정 보정
글로벌 객체 매개변수
대상 온도 범위
–20 ~ +120°C 0 ~ +350°C
광 전송 보정
자동, 내부 센서 신호에 따라
반사되어 돌아온 겉보기 온도 조정
자동, 반사된 온도 입력에 따라
열 감도_NETD
< 0.05°C @ +30°C / 50 mK
화상 및 광학 특성
탐지기 피치
25 µm
탐지기 시간 제한
일반 12ms
F-값
1.3
시야각 (FOV) [시야각 (FOV)]
•25° •18.8°
초점
자동 또는 수동(모터에 장착)
이미지 주파수
9 Hz
렌즈 구분
자동
최소 초점 거리
0.4 m
공간 해상도 [I시야각 (FOV)]
1.36 mrad
환경
대기 투과 보정
거리, 주변 온도 및 상대 습도를 위한 입력에 따라 자동
EMC
EN 61000-6-2 (내성), EN 61000-6-3 (배출), FCC 47 CFR 파트 15 등급 B (배출)
방사율 보정 기능
0.01 ~ 1.0까지 가변
인캡슐레이션
IP 66 (IEC 60529)
습도 [작동 및 저장]
IEC 60068-2-30/24 h 95% 상대습도 +25°C ~ +40°C
작동 온도 범위
–15°C ~ +50°C
충격
25 g (IEC 60068-2-27)
보관 온도 범위
–40°C ~+70°C
진동
2 g (IEC 60068-2-6)
