열화상 머신 비전 카메라

FLIR A615

모델: A615, FOV 15°
지원 서비스 페이지로 이동하기

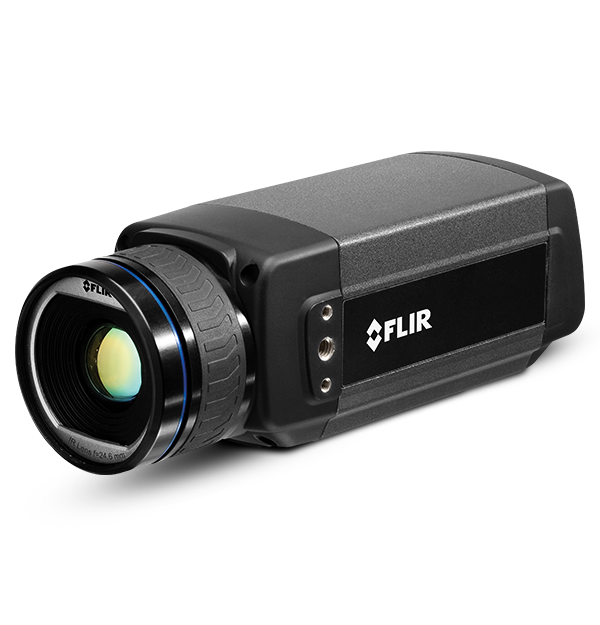

product image

FLIR A615는 상태 모니터링, 공정 관리/품질 보증 및 화재 예방을 위한 관리가 간편하고 저렴하며 작은 크기의 열화상 카메라입니다. 이 카메라는 PC로 완전 제어되며 National Instruments, Cognex, Matrox, MVtec, Stemmer Imaging과 같은 타사 머신 비전 소프트웨어와 플러그앤플레이 연결이 가능합니다.

중요 장비 보호

  • 탁월한 화질

    FLIR A615에는 640 x 480 픽셀 마이크로볼로미터가 장착되어 있어 먼 거리에서도 정확성을 보장하기 위해 50 mK 수준의 작은 온도차를 탐지할 수 있습니다.

  • 16-비트 온도 선형 출력

    16-비트 온도 선형 출력 덕분에 타사 소프트웨어를 이용해 비접촉 모드로 온도를 측정합니다.

  • 고주파수 스트리밍

    50 Hz 또는 고속 프로세스를 위해 200 Hz의 윈도우 모드에서 풀프레임 16 비트 이미지를 스트리밍합니다.

온도 변화 추적, 라디오메트릭 (Radiometric) 이미지 스트리밍

온도 변화 추적, 라디오메트릭 (Radiometric) 이미지 스트리밍

FLIR A615는 온도 검침 결과를 포함한 고화질의 307,200 픽셀 적외선 이미지를 생성하기 때문에 장면 내 임의 지점을 2000℃까지 측정할 수 있습니다.

사양
개요
초점 거리
41.3 mm
하우징 소재
알루미늄
적외선 해상도
640 × 480 픽셀
포장 크기
360 x 180 x 550 mm
목차
운반용 하드 케이스 또는 카드보드 상자, 렌즈 포함 열화상 카메라, 유틸리티 CD-ROM, 보정 인증서, 이더넷 케이블, USB 케이블(FLIR A615), 메인 케이블, 전원 케이블(피그테일형), 전원공급장치, 시작 가이드, 중요 정보 가이드, 사용자 문서 CD-ROM, 보증 연장 카드 또는 등록 카드, 6폴 나사 단자(카메라에 설치)
연결 및 통신
디지털 I_O 커넥터 유형
6-폴 잭 나사 단자
디지털 I_O 분리 전압
500 VRMS
디지털 I_O 공급 전압
1224 VDC, 최대 200 mA
디지털 입력 용도
이미지 태그(시작, 정지, 일반), 이미지 흐름 제어 (스트리밍 on/꺼짐), 입력 확장 장치(프로그램에 따른 읽기)
디지털 입력 항목
2 광절연, 10–30 VDC
디지털 출력 용도
확장 장치로의 출력(프로그램에 따라 설정)
디지털 출력
2 광절연, 10–30 VDC, 최대 100 mA
이더넷
제어 및 이미지
이더넷 통신
TCP/IP 소켓 기반 FLIR 전용 및 GenICam 프로토콜
이더넷 커넥터 유형
RJ-45
이더넷 이미지 스트리밍
16-비트 640 × 480 픽셀 @ 50 Hz, 16-비트 640 × 240 픽셀 @ 100 Hz, 16-bit 640 × 120 픽셀 @ 200 Hz (신호 선형, 온도 선형, 라디오메트릭 (Radiometric) GigE Vision 및 GenICam 호환)
이더넷 프로토콜
TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
이더넷 표준
IEEE 802.3
이더넷 유형
기가비트 이더넷
USB
제어 및 이미지
USB_통신
TCP/IP 소켓 기반 FLIR 전용
USB_커넥터 유형
USB 마이크로-B
USB_이미지 스트리밍
16-비트 640 × 480
USB_프로토콜
TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
USB_표준
USB 2 HS
전원
외부 전원 커넥터 유형
2-폴 잭 나사 단자
외부 전원 연결
12/24 VDC, 최대 24 W 절대값
전압
허용 범위 10-30 VDC
측정 및 분석
정확도
검침 결과의 ±2℃ 또는 ±2%
외장 광학 기기 및 윈도우 보정
자동, 광학/창 전송 및 온도 입력에 따라
측정 보정
글로벌 객체 매개변수
대상 온도 범위
-20 ~ +150°C +100 ~ +650°C +300 ~ +2000°C
광 전송 보정
자동, 내부 센서 신호에 따라
반사되어 돌아온 겉보기 온도 조정
자동, 반사된 온도 입력에 따라
열 감도_NETD
< 0.05°C @ +30°C / 50 mK
화상 및 광학 특성
카메라 크기 [L x W x H]
222 × 73 × 75 mm
카메라 크기(렌즈 제외) [L x W x H]
203 × 73 × 75 mm
탐지기 피치
17 µm
탐지기 시간 제한
일반 8ms
F-값
1.0
시야각 (FOV) [시야각 (FOV)]
15° × 11° (19° 대각선)
초점
자동 또는 수동(모터에 장착)
이미지 주파수
50 Hz (윈도우잉 100/200 Hz)
렌즈 구분
자동
최소 초점 거리
0.50 m
공간 해상도 [I시야각 (FOV)]
0.41 mrad
환경
대기 투과 보정
거리, 주변 온도 및 상대 습도를 위한 입력에 따라 자동
EMC
EN 61000-6-2:2001 (내성), EN 61000-6-3:2001 (배출), FCC 47 CFR 파트 15 등급 B (배출)
방사율 보정 기능
0.01 ~ 1.0까지 가변
인캡슐레이션
IP 30 (IEC 60529)
습도 [작동 및 저장]
IEC 60068-2-30/24 h 95% 상대습도 +25°C ~ +40°C
작동 온도 범위
–15°C ~ +50°C
충격
25 g (IEC 60068-2-27)
보관 온도 범위
–40°C ~+70°C
진동
2 g (IEC 60068-2-6)
