적외선 온도 센서

FLIR A65

모델: FLIR A65, FOV 25 (30 Hz, ver. 2016)
지원 서비스 페이지로 이동하기

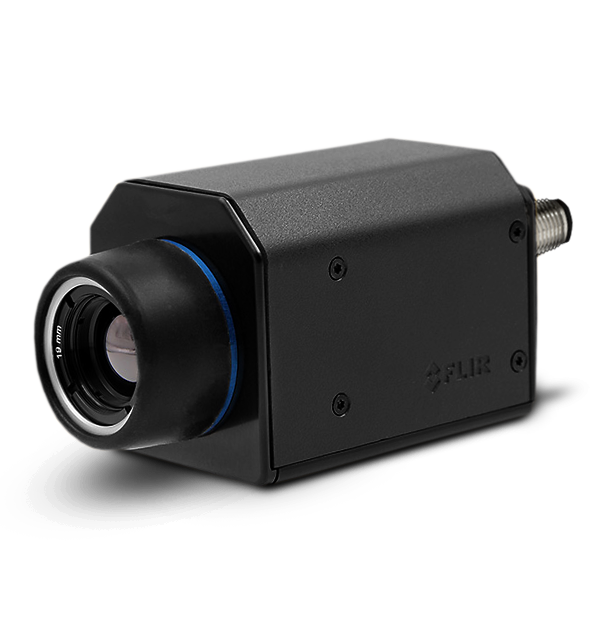

product image

FLIR A65는 종합적인 시각적 온도 모니터링을 제공하는 공정 관리/품질 보증, 화재 예방, 상태 모니터링 분야를 위한 열화상 온도 센서입니다. A65는 기존 시스템에 매끄럽게 통합 설치되며 GenICam&trade 호환 소프트웨어를 통해 온도 선형 출력을 제공합니다.

영업팀에 문의
  • 경제적인 가격, 콤팩트 디자인

    불과 104mm * 48 * 45mm 의 작은 크기를 가진 A65는 저렴하고 가장 작은 열화상 카메라입니다.

  • 플러그앤플레이

    GigE Vision 및 GenICam 호환성과 GigE Vision 잠금 가능 커넥터 덕분에 설정이 간편합니다.

  • 여러 카메라 연결

    우수한 적용 범위와 통신 또는 입체적 결과물을 위해 여러 카메라를 동기화합니다.

화질 이점을 통한 온도 감지

화질 이점을 통한 온도 감지

FLIR A65는 노이즈가 적은 고품질의 327,680 픽셀 열화상을 제공하며 50 mK 수준의 작은 온도차를 표시할 수 있습니다. 이를 통해 공정 관리/품질 보증, 상태 모니터링 또는 화재 예방 등의 분야에서 온도 변화를 쉽게 추적할 수 있습니다.

영업팀에 문의

이 제품에 대한 자세한 정보를 원하십니까

전화문의 +82-2-565-2714~7 전문가와 상담하십시오

사양
디지털 I_O 커넥터 유형
12-폴 M12 커넥터(디지털 동기화 및 외부 전력과 공유)
디지털 입력 항목
1× 광절연, "0" <1.2 VDC, "1" = 2–25 VDC.
디지털 출력 용도
일반용, 확장 장치로의 출력(프로그램에 따라 설정)
디지털 출력
1x 광절연, 2-40 VDC, 최대 185 mA
EMC
EN 61000-6-2 (내성), EN 61000-6-3 (배출), FCC 47 CFR 파트 15 등급 B (배출)
F-값
1.25
이미지 주파수
30 Hz
열 감도_NETD
< 0.05°C @ 30°C / 50 mK
정확도
검침 결과의 ±5℃ 또는 ±5%
통신 및 데이터 저장 공간
동기화 IN
1×, 비절연
동기화 IN_목적
카메라 제어를 위한 프레임 동기화 시작
동기화 IN_유형
LVC 버퍼 @3.3V, "0" <0.8 V, "1" >2.0 V.
동기화 OUT
1×, 비절연
동기화 OUT_목적
다른 Ax5 카메라를 제어하기 위한 프레임 동기화 중단
동기화 OUT_유형
LVC 버퍼@ 3.3V, "0"=24 MA max, "1"= 최대 –24 mA
디지털 I_O 공급 전압
2-40 VDC, 최대 200 mA
디지털 I_O 분리 전압
500 VRMS
디지털 I_O 커넥터 유형
12-폴 M12 커넥터(디지털 동기화 및 외부 전력과 공유)
디지털 동기화 커넥터 유형
12-폴 M12 커넥터(디지털 I/O 및 외부 전력과 공유)
디지털 입력 용도
일반용
디지털 입력 항목
1× 광절연, "0" <1.2 VDC, "1" = 2–25 VDC.
디지털 출력
1x 광절연, 2-40 VDC, 최대 185 mA
디지털 출력 용도
일반용, 확장 장치로의 출력(프로그램에 따라 설정)
이더넷
제어 및 이미지
이더넷 유형
기가비트 이더넷
이더넷 이미지 스트리밍
8-비트 모노크롬 @ 60 Hz 신호 선형/ 디지털 관련 세부사항 보강 (DDE) 자동/ 수동 플립 H&V 14-비트 320 × 256 픽셀 @ 60 Hz 신호 선형/ 디지털 관련 세부사항 보강 (DDE) 온도 선형 GigE Vision 및 GenICam 호환
이더넷 전원
이더넷 상의 전력, PoE IEEE 802.3af 등급 0 전력
이더넷 커넥터 유형
RJ-45
이더넷 통신
GigE Vision 버전 1.2 클라이언트 API GenICam 호환
이더넷 표준
IEEE 802.3 / RJ-45
이더넷 프로토콜
TCP, UDP, ICMP, IGMP, DHCP, GigEVision
이미징 및 광학
FLIR Screen-EST Mode
No
F-값
1.25
공간 해상도 [I시야각 (FOV)]
0.68 mrad
스펙트럼 범위
7.5-13 µm
시야각 (FOV) [시야각 (FOV)]
25° × 20°, 25 mm 렌즈 포함
열 감도_NETD
< 0.05°C @ 30°C / 50 mK
이미지 주파수
30 Hz
적외선 해상도
640 × 512 픽셀
초점
고정
초점 거리
25 mm
탐지기 시간 제한
일반 12ms
탐지기 유형
초점면 배열(FPA), 비냉각식 마이크로볼로미터
탐지기 피치
17 µm
측정 및 분석
광 전송 보정
자동, 내부 센서 신호에 따라
대기 투과 보정
거리, 주변 온도 및 상대 습도를 위한 입력에 따라 자동
대상 온도 범위
-25°C ~ 135°C / –40°C ~ 550°C
반사되어 돌아온 겉보기 온도 조정
자동, 반사된 온도 입력에 따라
방사율 보정 기능
0.5 ~ 1.0까지 가변
외장 광학 기기 및 윈도우 보정
자동, 광학/창 전송 및 온도 입력에 따라
정확도
검침 결과의 ±5℃ 또는 ±5%
측정 보정
글로벌 객체 매개변수
카메라 크기 [L x W x H]
106 × 47 × 50 mm
일반
기본 마운팅
4 × M3 나사 설치 홀(바닥)
무게
0.21 kg
패키지 포함 내역
카드보드 상자, 렌즈 포함 열화상 카메라, 초점 조절 도구, 인쇄 문서, 사용자 문서 CD-ROM, FLIR Tools 다운로드 카드
하우징 소재
마그네슘 및 알루미늄
환경 및 인증
EMC
EN 61000-6-2 (내성), EN 61000-6-3 (배출), FCC 47 CFR 파트 15 등급 B (배출)
보관 온도 범위
–40°C ~+70°C
삼각대 마운트
UNC ¼"-20 (3 측면)
습도 [작동 및 저장]
IEC 60068-2-30/24 h 95% 상대습도 25°C ~ 40°C
인캡슐레이션
베이스 지지대가 장착된 IP 40 (IEC 60529)
작동 온도 범위
–15°C ~ +50°C 작동 온도 범위는 카메라가 베이스 지지대(패키지에 포함)나 유사한 히트 싱크 유형에 설치되어 있음을 가정합니다.
진동
2 g (IEC 60068-2-6 & MIL-STD810G)
충격
25 g (IEC 60068-2-27)
전력
외부 전원 연결
12/24 VDC, < 3.5 W 명목 < 6.0 W 최대 절대값
외부 전원 커넥터 유형
12-폴 M12 커넥터(디지털 I/O 및 디지털 동기화와 공유)
전압
허용 범위 10-30 VDC
