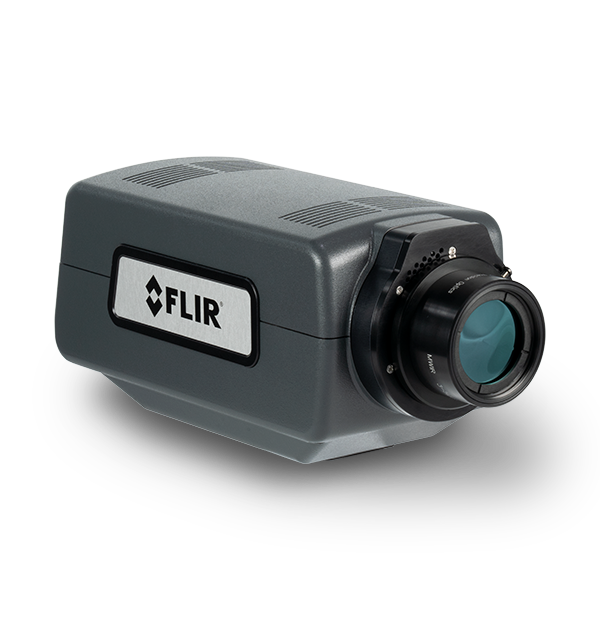

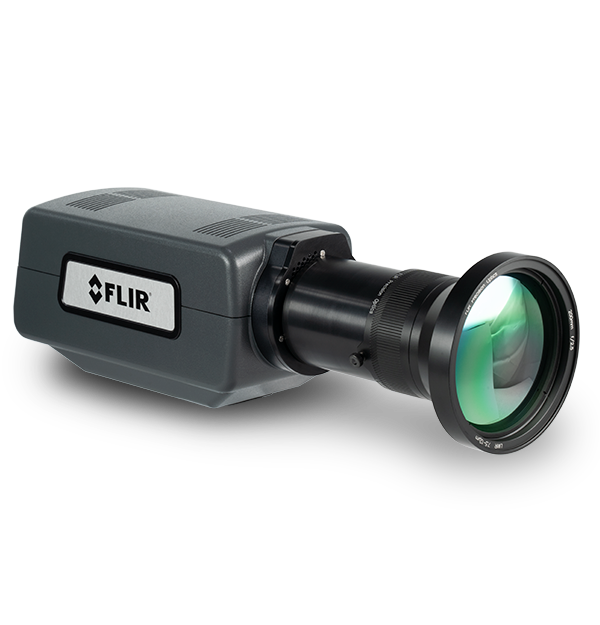

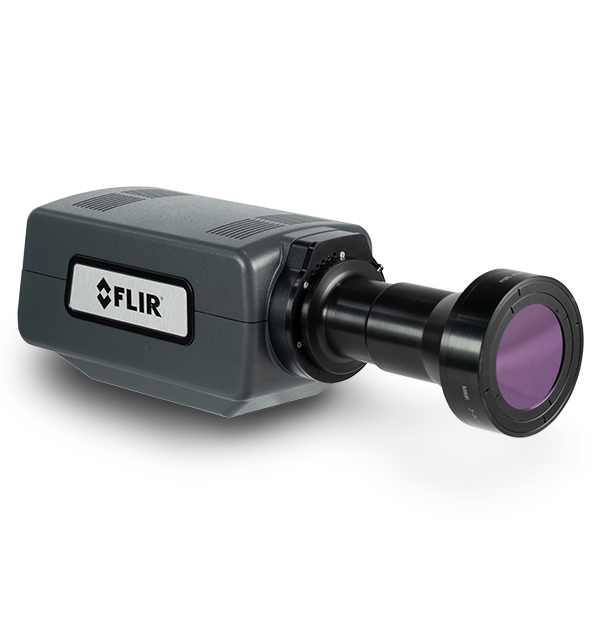

FLIR A6780 중파장 적외선(MWIR)

이미징 및 광학

노출 시간

풀프레임까지 480 ns

동영상 모드

SDI: 720p@50/59.9, 1080p@25/29.9

동작 범위

14-비트

라디오메트릭(radiometric) 데이터 스트리밍

기가비트 이더넷(GigE Vision)

렌즈 인터페이스

FLIR FPO-M(4-탭 바요넷, 전동식)

사용 가능한 렌즈

수동(브로드밴드): 25 mm, 50 mm, 100 mm

서브 윈도우 모드

16 × 4에 이르는 다양한 윈도우잉(16열, 4행 스텝)

센서 냉각

밀폐 - 사이클 회전

스펙트럼 범위

1.0 – 5.0 µm

열 감도_NETD[일반]

≤25 mK (typical)

오버레이

고정 설정, 해제 가능

온-카메라 이미지 저장

없음

운전성

≥99.8%(일반 ≥99.95%)

이미지 타임 스탬프

있음

초점

전동식(수동 호환 가능)

카메라 f_값

f/2.5

클로즈_업 렌즈_현미경

현미경 옵션 사용 불가

탐지기 유형

FLIR 안티몬화 인듐 (InSb)

판독 모드

판독 중 비동기식 통합, 판독 후 비동기식 통합

판독 형식

스냅샷

팔레트

8-비트 선택 가능

표준 동영상

SDI

표준 영상 줌

Automatic, variable

프레임률 [전체화면]

0.0015 Hz ~ 125 Hz(프로그래밍 가능)

픽셀 크기[제곱]

15 µm

필터 홀더[웜]

3-position motorized filter wheel ( 1 inch diameter filters)

해상도

640 × 512

화소 클럭

50 MHz

측정 및 분석

온도 범위 옵션[대역 일치 광학 포함]

45°C to 600°C/113°F to 1112°F (ND1); 250°C to 2000°C/482°F to 3632°F (ND2); 500°C to 3000°C/932°F to 5432°F (ND3)

자동 게인 (Gain) 제어

수동, 선형, 안정 균등화(Plateau Equalization), 디지털 관련 세부사항 보강(DDE)

정확도

≤100°C일 때, 정확도 ±2°C(일반 ±1°C); >판독 값의 100°C ±2%(일반 ±1%)

주변 드리프트 보상[공장 보정 포함]

Yes

표준 온도 범위[대역 일치 광학 포함]

-20°C to 300°C (-4°F to 572°F)

통신 및 데이터 저장 공간

동기화 모드

동기화, 비동기화

제어 및 조종

GenICam(GigE), RS-232

일반

무게 [렌즈 제외]

2.3 kg

크기 [L x W x H ] (렌즈 제외)

226 × 102 × 109 mm

전력

전원

24 VDC(<24 W 안정 상태)

환경 및 인증

마운트 장착

나사 구멍 2 × 1/4” -20, 나사 구멍 1 × 3/8”-16, 나사 구멍 4 × 10-24

작동 온도 범위

-20°C ~ 50°C

충격_진동

40g, 11msec 1/2 사인 펄스/4.3g RMS 랜덤 진동, 3축 모두
