장파장 적외선 (LWIR) 마이크로 열화상 카메라 모듈

Lepton®

모델: Lepton 3.5, 160×120, 57° (셔터 사용)
지원 서비스 페이지로 이동하기

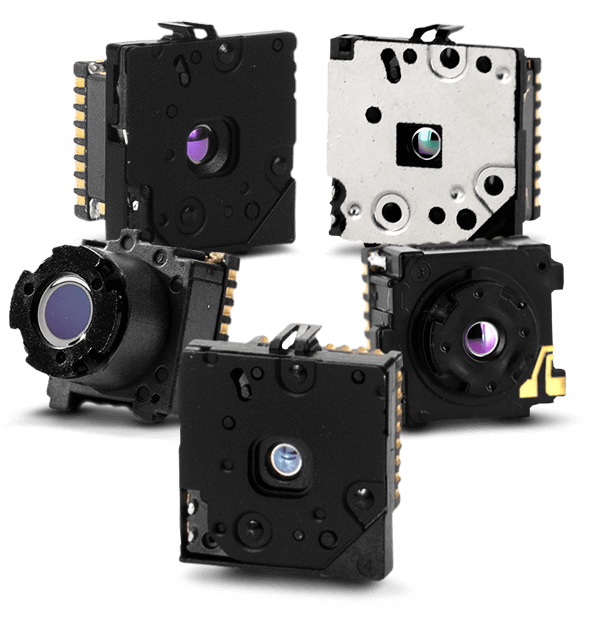

product image

FLIR Lepton은 스마트폰에 들어 갈 만큼 작고(10센트 동전보다 작음) 라디오메트릭(radiometric) 측정 기능이 있는 장파장 적외선 (LWIR) 카메라 솔루션으로, 기존 적외선 카메라 비용의 10 분의 1만 소요되는 제품입니다. 160x120 또는 80x60 활성 픽셀의 초점면 배열을 사용하는 Lepton은 기존 모바일 기기 및 기타 전자 장치에 적외선 센서 또는 열화상 기기로 간편하게 통합 설치 됩니다. 라디오메트릭(radiometric) Lepton은 각 이미지의 각 픽셀에서 정확하고 보정된 온도 데이터를 비접촉식으로 수집합니다.

세상을 바라보는 방식을 바꿔보십시오!

  • 강화형 적외선 센서

    모바일 기기용 라디오메트리(radiometry), 최고의 SWaP 역량과 더불어 일반 열전대 배열 대비 민감한 감도

  • 마이크로 열화상 카메라

    모바일 기기, 무인 센서, 소형 전자 기기 등을 위한 비냉각식 열화상 카메라입니다.

  • 간편한 통합 설치

    열화상 기능을 갖춘 기기의 개발과 생산을 간소화합니다.

사양
개요
유효 프레임률
8.7 Hz (상업용/수출가능)
입력 시계
공칭 25-MHz, CMOS IO 전압 등급
출력 형식
14-비트, 8-비트(AGC 적용) 또는 24-비트 RGB(AGC 및 전자 채색 적용) 중 선택 가능
화소 크기
12 μm
화면상 동작 범위(Dynamic Range)
로우 게인 (low gain) 모드: -10 ~ 400°C; 하이 게인 (high gain) 모드: -10 ~ 140°C
스펙트럼 범위
장파 적외선, 8μm ~ 14μm
온도 보정
자동 카메라 온도와 독립된 이미지 출력
열 감도
<50mK(0.050°C)
연결 및 통신
동영상 데이터 인터페이스
SPI 동영상
전기 및 기계
제어 포트
CCI (I2C-급), CMOS IO 전압 등급
패키지 크기_소켓형 [w x l x h]
10.50 × 12.7 × 7.14 mm
기계적 인터페이스
32–핀 소켓형 인터페이스부터 표준 Molex® 소켓까지 지원
전원
입력 공급 전압
2.8 V, 1.2 V, 2.5 V ~ 3.1 V IO
전력 손실
150mW(작동 시), 650mW(셔터 사용 시), 5 mW(대기 시)
화상 및 광학 특성
배열 형식
160 x 120, 순차 스캔
시야각 (FOV)_대각선
71°
시야각 (FOV)_수평
57° (명목 온도))
이미지 최적화
공장 보정 및 완전 자동식으로 설정
불균일성 보정 [NUC]
필수
센서 기술
비냉각식 산화바냐듐 (VOx) 마이크로볼로미터
태양광 차단
필수
환경 및 승인
비 작동 온도 범위
-40 °C ~ +80 °C
최적 온도 범위
-10 °C ~ +80 °C
충격
1500G에서 0.4 ms
[Missing text '/pages/productpage/presalecontact/contactsales' for 'Korean (Korea)']

관련 문서
수출 제약 사항

수출 제약 사항

본 페이지에 명시되어 있는 정보는 수출통제규정에 의해 통제되는 이중용도 제품에 대한 내용입니다. 미 연방법에 위반되는 용도변경은 금지됩니다. 외국인 또는 해외 단체에 제품을 수출하는 경우, 별도 언급되지 않는 한 미 상무부의 사전 인가는 필요하지 않습니다.
