MSX® 열화상 카메라

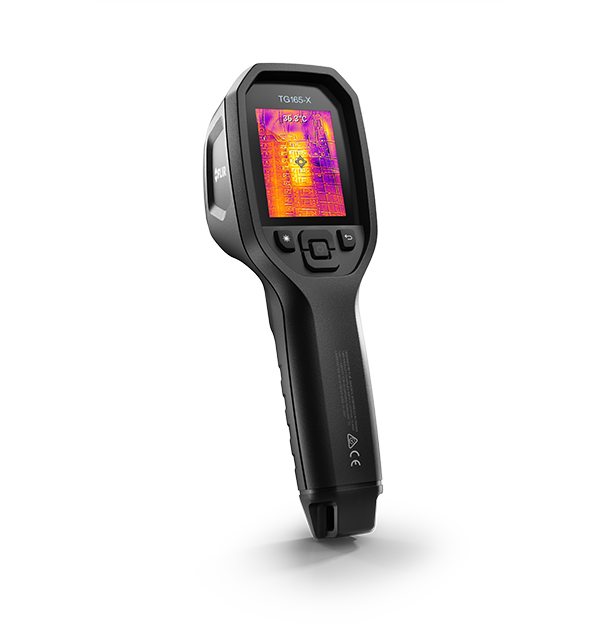

FLIR TG165-X

지원 서비스 페이지로 이동하기
product image

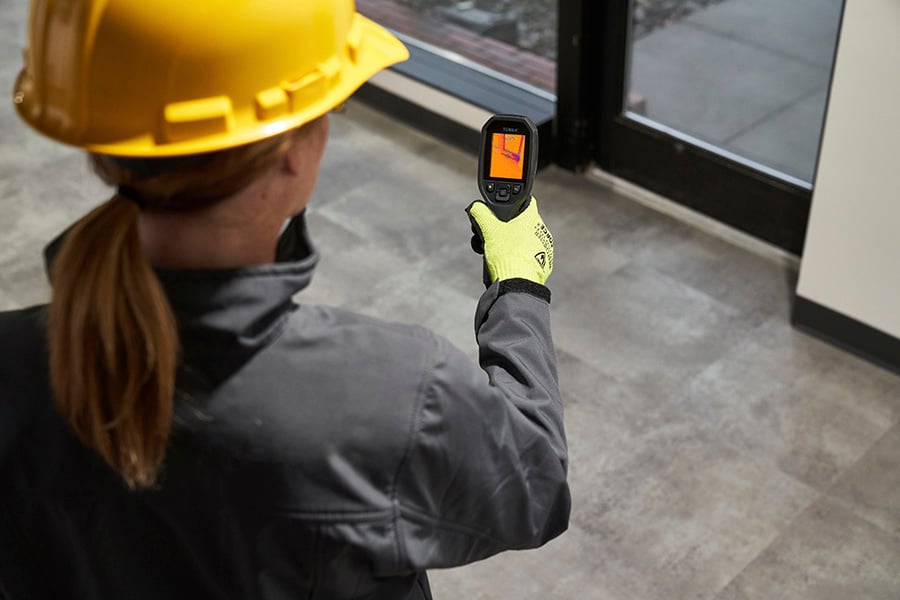

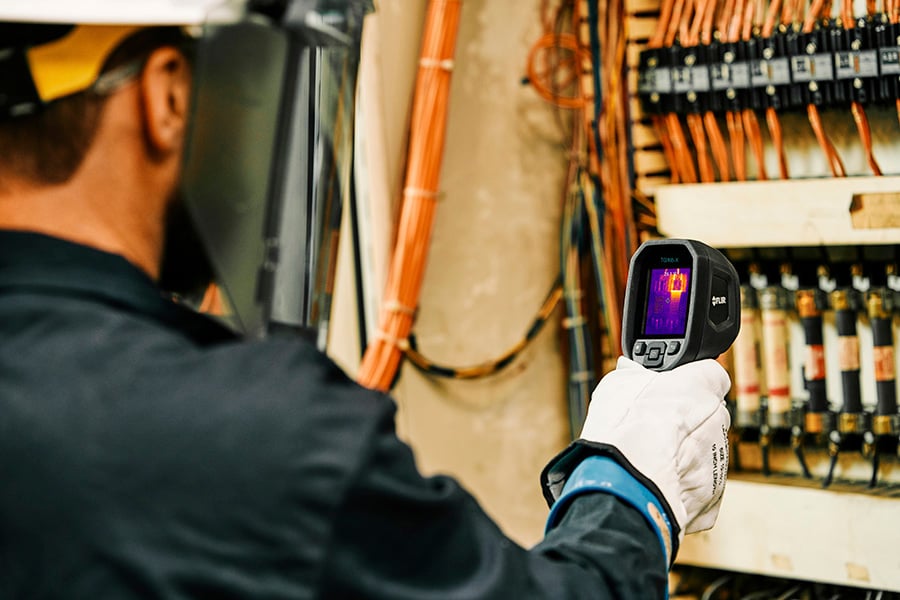

FLIR TG165-X는 전기적 결함, 기계적 고장, 공기/물 누출/누수를 나타낼 가능성이 높은 온점과 냉점을 부여줌으로써 문제 발생 여부와 지점을 눈으로 확인할 수 있게 도와줍니다. 올인원, 비접촉식 측정 겸 이미징 툴인 TG165-X는 화면에 온도 관련 이상을 표시하여 단일 지점을 측정하는 적외선 온도계보다 효율적으로 검사를 수행하고 문제의 원인을 정확히 찾아낼 수 있습니다. FLIR가 특허를 출원한 MSX 이미지 향상 기능으로, 구성 요소나 부품을 명확하게 확인하고 각종 라벨까지 읽을 수 있습니다. 이는 열화상에 실화상으로 측정한 정보를 더해주는 기능을 합니다. 아울러, 레이저 포인터는 측정이 필요한 구성 요소나 부품을 정확히 측정할 수 있게 도와주고 사용법이 쉬운 버튼과 세팅 기능은 검사 업무를 빠르고 스트레스 없이 마무리할 수 있게 해줍니다. 최대 50,000장의 이미지를 저장할 수 있는 저장 공간, 충전식 리튬-이온 배터리까지 갖춘 FLIR TG165-X는 별다른 설치 작업을 필요로 하지 않기 때문에 구입 즉시 사용이 가능한 제품입니다.

검사 및 진단 시간을 대폭 단축

  • 시스템 고장의 원인 파악

    과열 여부를 신속하게 검사하여 검사 대상의 과열 여부를 즉시 알려주고 최대 300°C의 온도까지 측정 가능

  • 쉽고 빠른 검사

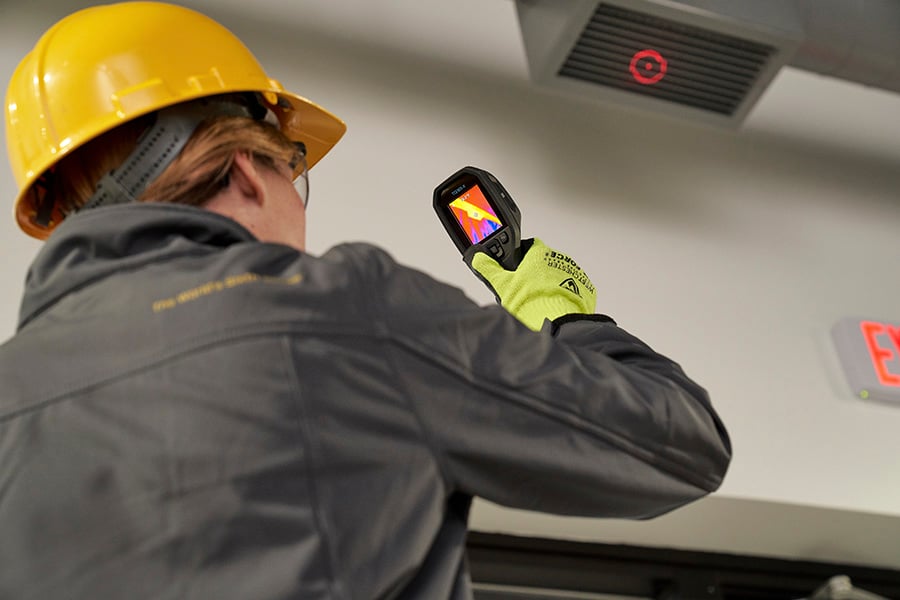

    레이저 포인터를 활용해 측정하고자 하는 대상에 초점을 맞춘 뒤, 방아쇠형 버튼을 누르면 열화상 MSX 및 실화상 측정 가능

  • 업무를 향한 자신감 향상

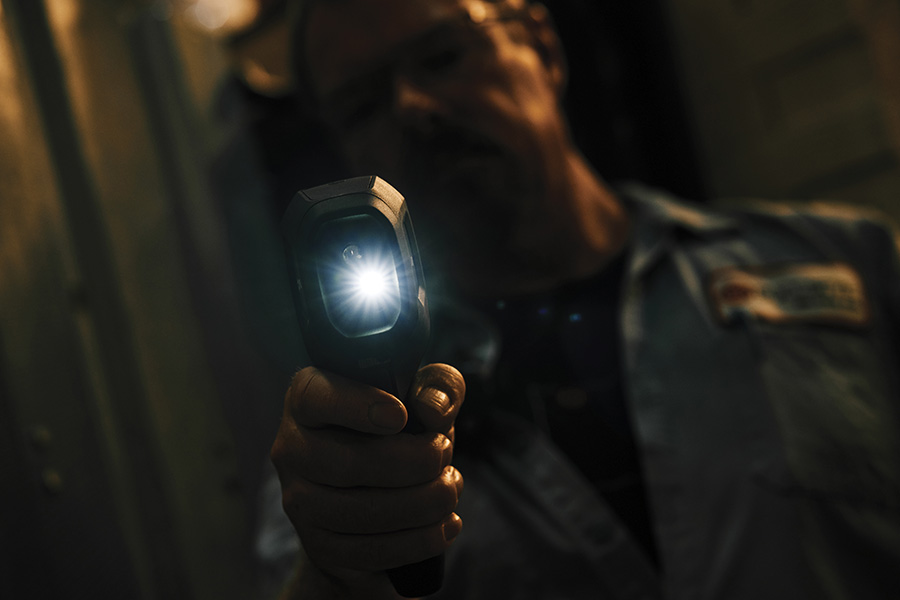

    2.4인치형 모니터를 통해 실시간으로 이미지 조회가 가능하며, 고휘도 LED 작업등을 활용해 어둡거나 손이 닿기 어려운 곳까지 확인 가능

사양
적외선 해상도
80 × 60 픽셀
열 감도_NETD
<70 mK
정확도
50°C ~ 100°C, 정확도 ±1.5°C; 0°C ~ 50°C 및 100°C ~ 300°C, 정확도 ±2.5°C; -25°C ~ 0°C, 정확도 ±3°C
시야각 (FOV) [시야각 (FOV)]
51° × 66°
이미지 모드
MSX®(멀티 스펙트럼 다이나믹 이미징), 실화상
저장 매체
eMMC 4 GB
이미징 및 광학
갤러리
있음
디스플레이 해상도
320 × 240 픽셀
디지털 이미지 보강
없음
레이저
등급 1
시야각 (FOV)
71° × 56°, 적외선 렌즈에 적응
시야각 (FOV) [시야각 (FOV)]
51° × 66°
열 감도_NETD
<70 mK
이미지 모드
MSX®(멀티 스펙트럼 다이나믹 이미징), 실화상
이미지 주파수
8.7 Hz
적외선 해상도
80 × 60 픽셀
초점
고정형
초점면 배열 [FPA]_스펙트럼 범위
비냉각식 마이크로볼로미터 / 7.5 -14 µm
최소 초점 거리
0.3 m
최소 측정 거리
0.26 m
카메라 소프트웨어 업데이트
PC 소프트웨어 FLIR Tools 사용
컬러 팔레트
아이언, 레인보우, 화이트핫, 블랙핫, 아크틱, 라바
탐지기 피치
17 µm
해상도
2 MP (1600 × 1200 픽셀)
측정 및 분석
거리-스팟 비율 [D:S]
1900/01/01 00:01:00.000
대상 온도 범위
-25°C ~ 300°C
방사율 보정 기능
있음: 사전 설정 4개 단계, 0.1~0.99 사용자 지정 조정 가능
설정 명령
현지 조건에 맞게 단위, 언어, 날짜, 시간 표시 단위 조정 가능; 화면 밝기(높음, 중간, 낮음); 갤러리, 이미지 삭제
스팟 미터
중앙점 기능 켜짐/꺼짐
언어
체코어, 덴마크어, 네덜란드어, 영어, 핀란드어, 프랑스어, 독일어, 그리스어, 헝가리어, 이탈리아어, 일본어, 한국어, 노르웨이어, 폴란드어, 포르투갈어, 러시아어, 중국어 간체, 스페인어, 스웨덴어, 중국어 번체, 터키어
정확도
50°C ~ 100°C, 정확도 ±1.5°C; 0°C ~ 50°C 및 100°C ~ 300°C, 정확도 ±2.5°C; -25°C ~ 0°C, 정확도 ±3°C
사용자 인터페이스
디스플레이 기술
TFT
전력
배터리 수명
최소 30일
배터리 유형
충전식 리튬이온 배터리
배터리 작동 시간
스캔 5시간(LCM 중간 밝기); 레이저를 켠 상태에서 4.5시간(LCM 중간 밝기)
배터리 전압
3.7 V
전원 관리
조정 가능: 꺼짐, 5분, 15분, 30분
충전 시간
90%까지 4시간, 100%까지 6시간
충전 시스템
배터리는 카메라 내에서 충전됨
충전 온도
0°C ~ 45°C
환경 및 인증
EMC
EN 61000-6-3 / EN 61000-6-2 / FCC 47 CFR 15-파트 B-등급
낙하
2 m 낙하 충격 시험 통과
보관 온도 범위
-30°C ~ 55°C
삼각대 마운트
UNC ¼″-20
습도 [작동 및 저장]
상대습도 0~90%(0°C ~ 37°C); 상대습도 0~65%(37°C ~ 45°C); 상대습도 0~45%(45°C ~ 55°C)
안전
CE/CB/EN61010/UL
인캡슐레이션
IP54(IEC60529)
자기장
EN 61000-4-8 등급 3
작동 온도 범위
-10°C ~ 45°C
전파 스펙트럼
ETSI EN 300 328/FCC 파트 15.249/RSS-247 Issue 2/EN 301 489-1:2011/EN 301 489-17:2009
진동
2 g(IEC 60068-2-6)
충격
25 g(IEC 60068-2-27)
일반
광 출력
100 루멘
레이저 포인터 기능
측정 영역의 크기를 표시
무게 [배터리 포함]
0.394 kg
손전등
LED 켜짐/꺼짐
크기 [L × W × H]
210 × 64 × 81 mm
